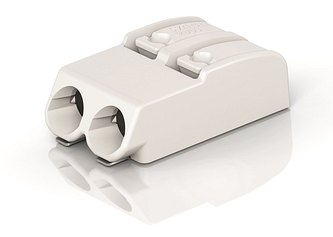

За още по-голямо улеснение: новият вариант на доказания конектор за печатни платки за повърхностен монтаж (SMD) от WAGO Kontakttechnik

Корпусът на доказалия своята надеждност конектор за печатни платки за повърхностен монтаж е с 1 mm по-дълъг, което го прави особено стабилен.



Новият вариант на конектора за повърхностен монтаж върху печатни платки е особено устойчив при автоматизирано окабеляване и при ръчно свързване на едножилни кабели!



С цел увеличаване на толерансите при автоматизирано и ръчно окабеляване успешната и популярна серия 2060 беше разширена с още един нов вариант: корпусът на доказания конектор за печатни платки за повърхностен монтаж е с 1 mm по-дълъг, което го прави особено стабилен. В допълнение, благодарение на това се постига и по-висока механична якост при ръчно задействане на заключващия лост. Благодарение на идентичните размери на основата за запояване съществуващата версия от серията 2060 може лесно да бъде заменена с новия вариант, при условие, че на разстояние от 1 mm зад корпуса не са разположени малки компоненти като лещи или защитни покрития или капаци. Въпреки това не е необходимо да се отказвате от доказаните предимства: можете директно да свържете едножилните кабели, а освен това с помощта на удобния заключващ лост можете удобно да свързвате и разединявате и всички видове проводници.



Намалено образуване на сенки в LED приложения



Конекторите за повърхностен монтаж върху печатни платки от серията 2060 са изключително подходящи за свързване на изцяло повърхностно монтирани печатни платки във всички видове електронни елементи с печатни платки: малката им монтажна височина от 4,5 mm и снежнобелият им корпус осигуряват намалено образуване на сянка в LED приложения. Можете да получите конекторите в 1-, 2- и 3-пинов дизайн и в стъпка 4 и 8 милиметра. Новата версия на серията 2060 също се доставя в опаковка във вид на лента или макара - за пълна интеграция в процеса на повърхностния монтаж.



Предимствата на конектора за повърхностен монтаж върху печатни платки са следните:



• Оптимизиран корпус за по-висока механична якост при задействане на заключващия лост;

• Повишена устойчивост при автоматично окабеляване и ръчно свързване на едножилни кабели;

• Бял корпус за минимално образуване на сянка;

• Изолационен материал с отлични електрически свойства за номинални напрежения до 630 V (IEC)

• 1-, 2- и 3-пинов дизайн

• Налични са в размери със стъпка 4 и 8 mm.
