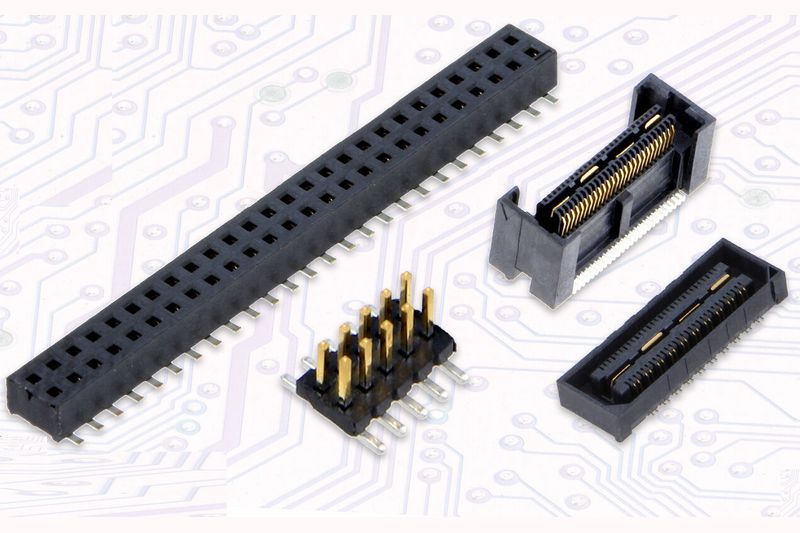

TME предлага конекторите за свързване на печатни платки на Samtec, подходящи за THT и SMT монтаж, с широк диапазон от електрически параметри, характеризиращи се с висока плътност на контактите и нископрофилен корпус.

В каталога на ТМЕ ще намерите пин конектори на Samtec с проста конструкция, лесни за инсталиране и адаптивни към нуждите на различни приложения. Фирмата предлага над 300 модела пин конектори с растер 2,54 mm. Te съдържат от 1 до 64 пина в едноредово или двуредово разположение. Специалните варианти са с ъглова ориентация (90°, с контакти, успоредни на повърхността на печатната платка). Производителят предлага и версии, подходящи за машинен монтаж (pick and place) и с валцовани контакти (кръгли в напречно сечение).

Женските конектори се предлагат във версии с различни височини на профила (дори 3,66 mm за SMT елементи). Мъжките конектори могат да имат пинове с обща дължина от 7,63 mm до 21,08 mm, което позволява използването им като разделители, и адаптиране на връзката към устройства с различни размери.

Конектори miniMATE и POWERMATE

В някои случаи пин конекторите се използват за провеждане на големи токове, главно в захранващи вериги. За сериите miniMATE (растер 2,54 mm) и POWERMATE (4,19 mm) максималните токове са съответно 5,3 A и 10,3 A. Конструкцията на конектора предотвратява обратна полярност на връзката. И двете серии се предлагат в ъглови версии. Корпусите им включват фиксиращи ключалки, предпазващи конекторите от вибрации и удари. Конекторите могат да се използват и за свързване на проводници.

Компактни версии

Най-компактният пин конектор на Samtec, предлаган от ТМЕ, е с растер 1,27 mm. Той съдържа от 4 до 80 позлатени контакта в двуредово разположение. Най-ниските SMT версии са с височина на профила до 2,29 mm. Въпреки че повечето конектори с такава плътност на контактите са за повърхностен монтаж, налични са и модели за проходен монтаж.

Конекторите от избрани серии имат щифтове за подравняване и корпуси, които налагат правилна ориентация на свързване.

PCIe стандарт и периферни конектори

ТМЕ предлага женски PCIe конектори на Samtec във версии x1, x4, x8 и x16, имащи – съответно – 36, 64, 98 и 164 контакта.

Контактите на PCIe конекторите са разположени с растер 1 mm. Могат да пренасят токове до 2,4 А и да работят с напрежения от 215 V AC и 204 V DC. Важна характеристика на тези конектори е и широкият диапазон на топлинна толерантност от -55°C до +125°C.

PCB-PCB конектори

Сериите конектори ERF8/ERM8 и ERF5/ERM5 на Samtec включват продукти, предназначени за бързи и често разединявани връзки с високи изисквания за брой контакти. Те съдържат от 20 до 150 пина, разположени на растер 0,5 mm или 0,8 mm. Освен сигнални линии, те могат да доставят и захранване (до 1,5 A).

Хермафродитни конектори

В каталога на ТМЕ включени и хермафродитни конектори от сериите LSEM, LSHM и LSS на Samtec. Те имат звукова заключваща система с щракване в момента на сдвояване, което допълнително укрепва връзката – според данните на производителя, разединяването изисква сила около 6 - 8 пъти по-голяма от сравнимите конектори платка-към-платка.

Решенията са с растер 0,5 mm и съдържат от 20 до 100 контакта с токова мощност до 2 A. В зависимост от модела, връзката е с височина 5 mm, 8 mm или 12 mm.

Други PCB конектори

Асортиментът на Samtec включва и много други решения за специфични приложения, като напр. SIB/SIBF конектори, използвани за свързване на батерии, където пружинни контакти притискат изходните подложки. Те поддържат токове до 2,5 A.

Най-висока плътност на контактите се постига при сериите QTH/QSH (до 240 пина) и SEAM/SEAF (до 500 пина). Те могат да се използват за интерфейси като Ethernet или PCI Express, т.е. сигнали с много високи честоти, използвани в компютри и сървъри. При SEAM/SEAF конекторите контактите са многоредови и изискват монтаж в отвори – поради плътността на свързване, те обикновено се поставят на многослойни печатни платки.

Повече за предлаганите от ТМЕ конектори за свързване на печатни платки на Samtec вижте тук.
